PCD切槽刀
發布單位: 立方氮化硼刀具,CBN刀片,陶瓷刀片,HLCBN刀具 . 所屬類別: 金剛石刀具 . 點擊查閱: 22221 次.
PCD切槽刀簡介:
提供如鋁活塞用切槽刀，提供非標刀具制作，可來圖/來樣加工。
華菱超硬PCD切槽刀系列用于汽車，空調壓縮機等行業，由于工件槽部要求精度和表面粗糙度極高，采用華菱超硬高耐磨性的PCD切槽刀加工，不僅提高工件的加工精度、節約加工成本，而且提高生產效率。
PCD切槽刀：主要用于各種鋁、銅件和其他有色金屬外圓槽、端面槽、內孔槽的切削。
|
|
訂貨編碼 |
刃口數量 |
尺寸參數（mm） |
|
W |
r |
|
MGGN200-02 |
1 |
2 |
0.2 |
|
MGGN300-02 |
1 |
3 |
0.2 |
|
MGGN300-04 |
1 |
3 |
0.4 |
|
MGGN300-08 |
1 |
3 |
0.8 |
|
MGGN400-02 |
1 |
4 |
0.2 |
|
MGGN400-04 |
1 |
4 |
0.4 |
|
MGGN400-08 |
1 |
4 |
0.8 |
|
MGGN500-02 |
1 |
5 |
0.2 |
|
MGGN500-04 |
1 |
5 |
0.4 |
|
MGGN500-08 |
1 |
5 |
0.8 |
|
MGGN600-02 |
1 |
6 |
0.2 |
|
MGGN600-04 |
1 |
6 |
0.4 |
|
MGGN600-08 |
1 |
6 |
0.8 |
|
|

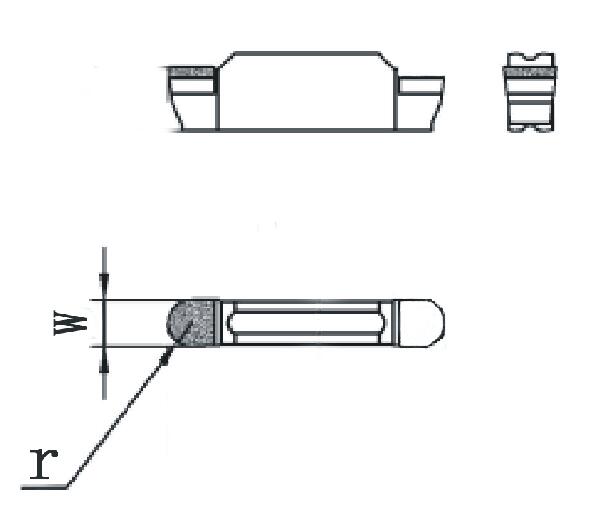

訂貨編碼 |
刃口數量 |
尺寸參數（mm） |
|
W |
r |
|
MRGN200-R1.0 |
1 |
2 |
1.0 |
|
MRGN300-R1.5 |
1 |
3 |
1.5 |
|
MRGN400-R2.0 |
1 |
4 |
2.0 |
|
MRGN500-R2.5 |
1 |
5 |
2.5 |
|
MRGN600-R3.0 |
1 |
6 |
3.0 |
|
|
訂貨編碼 |
刃口數量 |
尺寸參數（mm） |
|
ΦI.C |
S1 |
W |
Lamax |
r |
|
TGR/L-1.25 |
1 |
12.7 |
4.76 |
1.25 |
2.5 |
0.2 |
|
TGR/L-1.50 |
1 |
1.50 |
3.9 |
|
TGR/L-2.00 |
1 |
2.00 |
3.9 |
|
TGR/L-2.50 |
1 |
2.50 |
5.4 |
03 |
|
TGR/L-3.00 |
1 |
3.00 |
5.4 |
|
TGR/L-3.50 |
1 |
3.50 |
5.4 |
0.4 |
|
TGR/L-4.00 |
1 |
4.00 |
5.4 |
備注：槽刀刀片及配套刀桿可根據加工尺寸要求定制，請填寫下表指定內容，可獲得對應設計方案及報價；刀片材料選擇另咨詢刀具銷售工程師。
|
形狀 |
項目 |
內容 |
|
|
刃寬 CW（mm） |
|
|
刀尖圓弧 R（mm） |
|
|
被加工材質 |
|
|
切槽深度 H（mm） |
|
|
加工部位 |
□ 外圓槽
□ 內孔槽
□ 端面槽 |
|
配備刀桿長度*橫截面大小（mm） |
|
